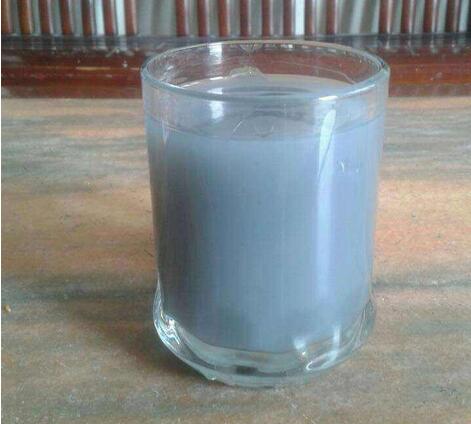

硅溶膠結(jié)合劑是用硅酸鈉或硅的有機(jī)化合物經(jīng)過(guò)物理化學(xué)處理而制成的，又稱(chēng)為硅酸溶膠。硅溶膠為無(wú)色或乳白色透明液體，它是有SiO2膠體離子分散在水溶液中形成的，是一種氣硬性的結(jié)合劑，具有良好的膠結(jié)性能。硅溶膠中SiO2=20%~30%，水分=70%~80%，Na2O=0.45%~0.5%，密度 1.14~1.21g/cm³，膠體粒徑5~20μm，存放期約為1年。

硅溶膠是高級(jí)耐火材料的結(jié)合劑。對(duì)于定型耐火材料，硅溶膠結(jié)合劑起提高坯體強(qiáng)度、降低燒結(jié)溫度和拓寬燒結(jié)范圍的作用。對(duì)于不定型耐火材料，硅溶膠起助結(jié)合劑的作用，正確的調(diào)配硅溶膠和化學(xué)外加劑可以在不影響凝結(jié)、固化速度、不降低干燥強(qiáng)度的前提下，通過(guò)大幅減少水泥摻量獲得顯著提高耐火材料高溫性能的效果。比如可以用來(lái)配制硅溶膠澆注料。

硅溶膠的制備方法有5種：

（1）用硅酸乙酯水解法制取

（2）用硅酸鈉溶液進(jìn)行電解，滲析和電滲析法制取

（3）用氣態(tài)氟處理硅酸鈉制取。

（4）用硅酸鈉與乙二醛和鹽酸水溶液相互作用法制取。

（5）用硅酸鈉溶液進(jìn)行離子交換法制取。但應(yīng)用最廣泛的是采用離子交換法從硅酸鈉溶液中除去Na+和C1-而制得。

硅溶膠的生產(chǎn)過(guò)程為：

（1）用純凈的水將水玻璃稀釋到指定濃度。

（2）配制鹽酸稀釋液

（3）讓鹽酸稀釋液通過(guò)陽(yáng)離子交換柱，是離子交換樹(shù)脂的活性基團(tuán)氧化，然后，用蒸餾水洗去殘留的酸液與氯離子。

（4）以一定的流速，讓稀釋的水玻璃通過(guò)陽(yáng)離子交換柱，使水玻璃中的Na+被樹(shù)脂中的H+交換。

（5）將脫鈉的硅溶膠稀液再通過(guò)弱堿性的陰離子交換柱，出去液體中的陰離子C1-使硅溶膠達(dá)到更穩(wěn)定的狀態(tài)。

（6）加入穩(wěn)定劑

（7）進(jìn)行真空加熱濃縮。
