丰满少妇人妻无码专区,一本色道久久综合亚州精品蜜桃,国产真实强被迫伦姧女在线观看,国产乱子伦农村xxxx

產品分類

耐材知識

當前位置:首頁 > 耐材知識 > 對磷酸結合的鋯質鋯英石搗打料的幾個缺點做總結

對磷酸結合的鋯質鋯英石搗打料的幾個缺點做總結

添加時間:2025年2月28日  瀏覽次數:

鋯英石耐火度高,熱膨脹系數低,熱震穩定性好,耐鋼水及堿性渣侵蝕性能優良,因此鋯英石一直被作為一種高級耐火材料來使用。隨著全氧富氧燃燒技術的推廣應用,玻璃熔窯熔化溫度的提高,玻璃窯爐整體密封保溫技術的發展,使得池底搗打料的使用環境變得更加苛刻。

再加上各玻璃企業采用回收的破碎作為配合料的一種成分,回收玻璃中的金屬雜質會沉積在池底,逐步滲入搗打層形成一種“向下鉆孔”的侵蝕,使池底搗打料的侵蝕破壞加重。鋯英石搗打料屬于不定形耐火材料,施工過程中結合劑的加入量、水的加入量、養護條件等對其使用效果有很大影響。目前大部分的鋯英石搗打料使用磷酸或磷酸鹽作為結合劑,磷酸鹽容易吸潮,磷酸或磷酸鹽結合劑會與搗打料中的某些組分發生反應,容易產生較大氣孔。高溫下有害的P2O5轉移揮發并形成低熔物,也降低了搗打料的高溫性能。為了降低鋯英石搗打料的成本,提高施工現場的施工效率,提高鋯英石搗打料的質量,延長鋯英石搗打料的使用壽命,對磷酸結合鋯英石搗打料的幾個缺點做了總結。

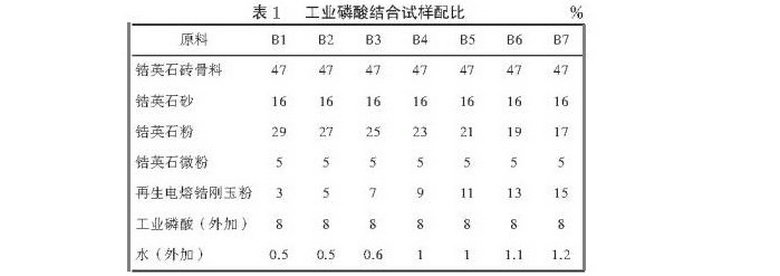

試驗采用的主要原料有:鋯英石磚骨料(0~3mm)、鋯英石砂(80~150目)、鋯英石粉(≤0.045mm)、鋯英石微粉(≤0.002mm)、再生電熔鋯剛玉粉(≤0.045mm)、工業磷酸(85%)。其配比方法見下表1;

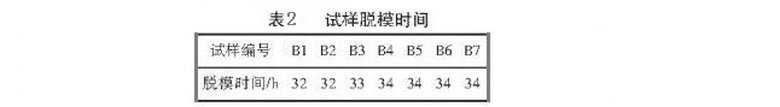

工業磷酸結合試驗過程,將按照表內的配料,放入攪拌鍋中攪拌2min,加入磷酸混煉3min,搗打成型為40mmX40mm160mm的試樣,在室溫養護,終凝后脫模,記錄脫模時間,然后再130℃干燥箱中干燥24h,于1200℃分別保溫3h熱處理。以下表2是試樣的脫模時間:

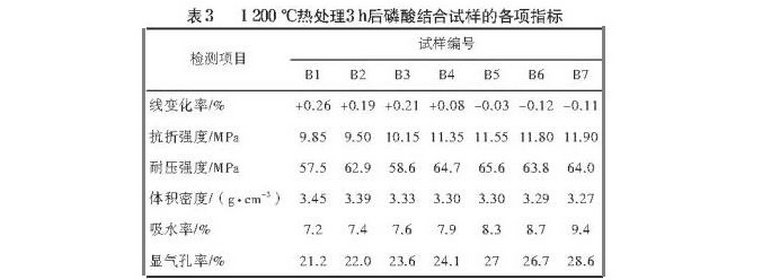

從表中可以看出磷酸結合試樣B1~B7的硬化時間在32~34h。在經過1200℃熱處理后3h后的試樣各項指標列于表3,從表3中可以看出,隨著再生鋯剛玉粉占比的增加,試樣的耐壓強度并無規律性的變化,抗折強度又波動增大的趨勢;線變化率隨著再生鋯剛玉粉的增加,收縮增大;體積密度隨著再生鋯剛玉粉的增加而減小,吸水率、顯氣孔率隨著再生鋯剛玉粉的增大而增大。


目前,較常用的鋯英石搗打料采用磷酸結合。但是磷酸結合又以下幾個缺點:①磷酸會與再生鋯剛玉粉中的雜質發生反應,產生氣孔,降低鋯英石搗打料的抗侵蝕性;②磷酸結合鋯英石搗打料常溫下不能硬化,無法提供強度,需要添加促凝劑,而促硬劑的添加又會帶入更多雜質,不利于鋯英石搗打料的長期使用;③在長期高溫作用下P2O5會轉移揮發,使鋯英石搗打料的強度降低,影響使用壽命。

關鍵詞:鋯質搗打料   搗打料   磷酸
版權所有 2013-2028 鄭州駒達新材料科技有限公司 豫ICP備16012381號-1
電話:0371-60288311 傳真:0371-85818311 業務咨詢:18537113611
郵箱:zzjdnc@163.com QQ:497985876

豫公網安備 41018302000261號

你好 歡迎訂購我公司耐火材料產品
在線客服
主站蜘蛛池模板: 莱州市| 周宁县| 通河县| 合水县| 花垣县| 思茅市| 涿鹿县| 呼和浩特市| 溆浦县| 桃园县| 古田县| 德令哈市| 姜堰市| 乐安县| 阿勒泰市| 西丰县| 廉江市| 双鸭山市| 桐城市| 通道| 西林县| 报价| 方城县| 鄯善县| 章丘市| 衡山县| 图片| 白城市| 莱芜市| 湛江市| 安远县| 新邵县| 普兰店市| 德州市| 抚松县| 巨鹿县| 法库县| 晋中市| 崇文区| 内江市| 垣曲县|
