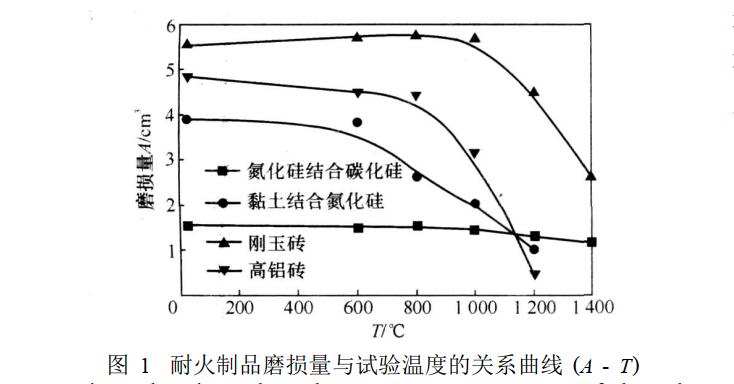

選擇高鋁耐火磚、剛玉耐火磚、氮化硅結(jié)合碳化硅磚和黏土結(jié)合碳化硅磚4種耐火制品從圖1中可以看出：高鋁磚、剛玉磚和黏土結(jié)合碳化硅磚3種氧化物(或氧化物結(jié)合)耐火材料的高溫磨損量曲線有一個(gè)共同特征:在一定溫度范圍內(nèi)，磨損量變化不大；但溫度超過(guò)某值，磨損量大幅度降低。其原因可能為，隨溫度的升高，耐火制品內(nèi)部結(jié)構(gòu)會(huì)發(fā)生由彈性到塑性的轉(zhuǎn)變:材料處于彈性溫度段時(shí)，隨溫度的升高，材料組織結(jié)構(gòu)無(wú)變化，因此磨損量的變化也不大；材料處于塑性溫度段時(shí) (如高鋁磚的塑性階段為800～1200℃)，材料內(nèi)部少量低熔點(diǎn)礦物熔化(或玻璃相軟化)變形導(dǎo)致材料產(chǎn)生塑性，高溫條件下該塑性對(duì)磨損介質(zhì)的沖擊有一定的緩沖作用，材料的塑性變形吸收磨損介質(zhì)的沖擊動(dòng)能，阻礙裂紋的產(chǎn)生和擴(kuò)展，所以磨損量明顯降低。對(duì)于高鋁磚，隨試驗(yàn)溫度升高，材料塑性變形程度增加，材料磨損量下降幅度增加。

雖然耐火制品隨溫度的升高內(nèi)部結(jié)構(gòu)會(huì)發(fā)生由彈性到塑性的轉(zhuǎn)變，但由于材質(zhì)或結(jié)合相的差異，材料出現(xiàn)塑性的溫度不同，因此，對(duì)應(yīng)的材料磨損量開(kāi)始大幅度降低的溫度點(diǎn)也不相同。從圖1可以看出,剛玉磚磨損量開(kāi)始降低的溫度點(diǎn)為1000℃ ,而高鋁磚在800℃，因?yàn)楦咪X磚的雜質(zhì)含量較高，會(huì)在較低溫度產(chǎn)生液相，使材料處于塑性狀態(tài)，磨損量開(kāi)始大幅度降低。同樣原因黏土結(jié)合碳化硅磚磨損量開(kāi)始大幅度下降的溫度點(diǎn)約在600℃。非氧化物材料氮化硅結(jié)合碳化硅磚的高溫磨損量曲線具有另一特征，在整個(gè)試驗(yàn)溫度范圍其磨損量幾乎沒(méi)有變化，其磨損量-溫度曲線接近水平直線。氮化硅結(jié)合碳化硅材料所用原料純度較高，最終生成的氮化硅將堅(jiān)硬的碳化硅結(jié)合起來(lái)，形成致密的網(wǎng)絡(luò)結(jié)構(gòu)。由于氮化硅和碳化硅均為共價(jià)鍵極強(qiáng)的化合物，在高溫狀態(tài)下仍保持較高的鍵合能力，材料不含低熔點(diǎn)物相，在試驗(yàn)溫度范圍內(nèi)，氮化硅結(jié)合碳化硅磚仍處于彈性溫度范圍，所以磨損量隨溫度的升高幾乎沒(méi)有變化。在1 000 ℃以上，磚的磨損量稍有降低，是氧化氣氛下試樣表面被氧化生成氧化硅薄膜造成增重對(duì)磨損量計(jì)算產(chǎn)生影響的結(jié)果。

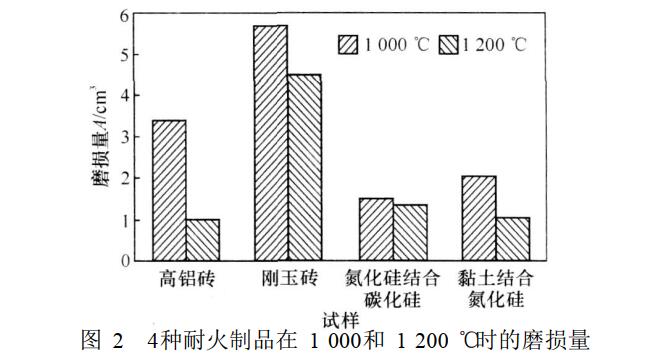

4種耐火制品在1000和1200℃時(shí)磨損量的比較。從圖2中可以看出:
(1)1000℃時(shí)，兩種碳化硅磚磨損量較低，耐磨性較強(qiáng)。這是因?yàn)閮煞N碳化硅磚的主晶相均為SiC，SiC的Si與C間高鍵能共價(jià)鍵結(jié)構(gòu)賦予了材料高硬度，其莫氏硬度達(dá)到9. 5。而剛玉磚和高鋁磚中主晶相為剛玉相和莫來(lái)石，莫氏硬度分別為9和6～7。所以從礦物相組成的角度來(lái)看，碳化硅磚具有更好的耐磨性。
(2)1000 ℃時(shí)，氮化硅結(jié)合碳化硅磚比黏土結(jié)合碳化硅磚有更好的耐磨性。分析其原因可能是:氮化硅結(jié)合碳化硅磚中礦物相組成為碳化硅和氮化硅，這兩種礦物相的硬度高，強(qiáng)度大;而黏土結(jié)合碳化硅材料物相主要是碳化硅，還有少量莫來(lái)石和玻璃相，從礦物組成來(lái)看，顯然前者耐磨性更好。

(3)1000℃時(shí)剛玉磚的磨損量大于高鋁磚的。剛玉磚和高鋁磚的主晶相分別為剛玉和莫來(lái)石、剛玉，顯然剛玉比莫來(lái)石更耐磨，從礦物相組成的角度無(wú)法說(shuō)明這一現(xiàn)象。從試樣的顯微結(jié)構(gòu)來(lái)分析，高鋁磚的基質(zhì)與骨料結(jié)合得較好，顆粒與基質(zhì)之間形成較密實(shí)的過(guò)渡帶，使其結(jié)構(gòu)較致密；而剛玉磚中的剛玉骨料與基質(zhì)之間的結(jié)合程度欠佳，基質(zhì)的燒結(jié)狀態(tài)也不及高鋁磚。所以當(dāng)磨損介質(zhì)沖蝕試樣表面時(shí)，由于基質(zhì)與骨料結(jié)合得不牢固，基質(zhì)部分容易被沖刷掉，留下裸露的骨料，使其磨損量更大。而高鋁磚中基質(zhì)與骨料結(jié)合得較好，磨損介質(zhì)沖蝕試樣表面時(shí)，基質(zhì)與骨料被磨損的程度較為均勻，磨損量要小一些。

(4)1200℃時(shí)，4種耐火磚的磨損量排列順序與1000℃的有較大差異。1200℃高鋁磚的磨損量最小，其次為黏土結(jié)合碳化硅磚，再次為氮化硅結(jié)合碳化硅磚，剛玉磚的磨損量最大。高純的剛玉磚和氮化硅結(jié)合碳化硅磚內(nèi)部結(jié)構(gòu)受溫度升高的影響小，而黏土結(jié)合碳化硅磚和高鋁磚雜質(zhì)含量均較高，在高溫下玻璃相的黏度降低，對(duì)磨損介質(zhì)有較大的緩沖作用，提高材料的耐磨性，其作用超過(guò)物相類型對(duì)耐磨性的影響，尤其以高鋁磚為甚，這就是1200℃高鋁磚的耐磨性甚至優(yōu)于兩種碳化硅磚的原因。
