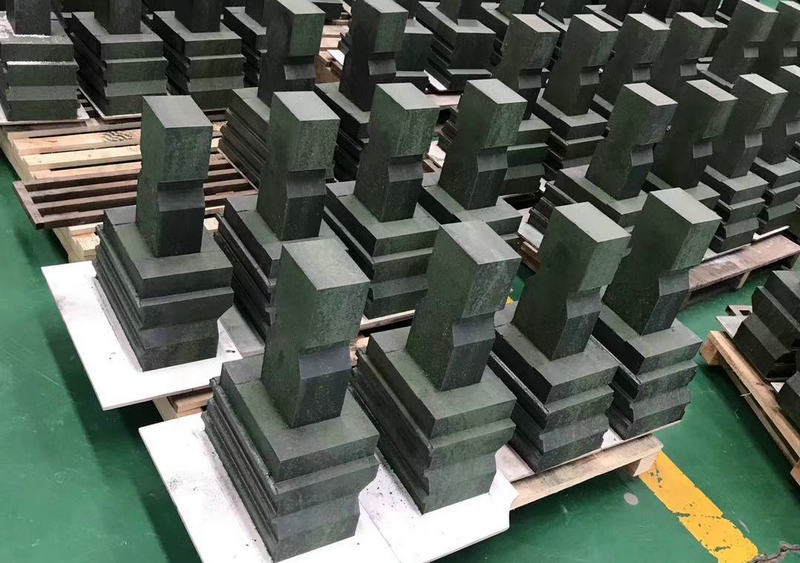

致密高鉻磚制品主要成分為Cr2O3，其質(zhì)量分數(shù)一般在90%以上。由于純氧化鉻材料很難燒結(jié)，因此必須引入燒結(jié)助劑 TiO2，或根據(jù)需要添加少量 ZrO2。主成分Cr2O3 賦予致密 高鉻磚制品優(yōu)良的抗侵蝕性能，可廣泛用于與玻璃液接觸的高侵蝕區(qū)，其主要原因可能有以下幾點: （1）Cr2O3 在玻璃液中溶解度極低；（2）高含量 Cr2O3 燒結(jié)體與玻璃液接觸角大，潤濕性差；（3）Cr2O3 溶解到渣中，增加了渣液黏度，而高黏度渣則成為耐火材料保護層，能有效降低侵蝕速率。
1：致密高鉻磚制品的生產(chǎn)工藝流程和特點
致密高鉻磚制品的生產(chǎn)工藝與普通耐火制品的完全不同，它是采用將原料磨細、造粒、等靜壓成型，在中性或還原氣氛中燒成的大型陶瓷生產(chǎn)工藝生產(chǎn)的，應屬陶瓷系列耐火材料。在國外，致密高鉻磚制品有細粉型等靜壓成型和顆粒型等靜壓成型兩種。這兩種磚均使用在無堿玻纖池窯內(nèi)的與玻璃接觸區(qū)域。細粉型成型制品具有較優(yōu)的抗侵蝕性能，但其抗熱震性較差; 顆粒型成型制品的抗熱震性雖然有一定改善，但其抗侵蝕性較細粉型的稍差。
2：致密高鉻磚制品的生產(chǎn)原料
生產(chǎn)致密高鉻磚所用主要原料為工業(yè)Cr2O3 (俗稱“鉻綠”)，要求其w( Cr2O3 ) ≥99%，粒度應是微粉或超微粉級，粒度越細，越有利于燒結(jié)，但坯體成型后的密度低，燒成過程收縮大，易產(chǎn)生裂紋。為制取較高密度的造粒料，從而利于成型坯體的高密度，最好采用密度大 Cr2O3料，以不影響制品燒結(jié)致密化為限度。
2.1添加劑
Cr2O3是一種難以燒結(jié)的氧化物，在氧化氣氛或高氧分壓氣氛下煅燒時，至少需1900 ℃以上的高溫。其原因主要是 Cr2O3 在高氧分壓下易氧化變價，變價后的鉻氧化物，其蒸氣壓較高，易揮發(fā)，從而導致Cr2O3 的燒結(jié)過程由體擴散轉(zhuǎn)變成蒸發(fā)—凝聚的傳質(zhì)過程，此種傳質(zhì)通常引起Cr2O3 的晶粒異常長大，不能有效排除氣孔而實現(xiàn)Cr2O3致密化燒結(jié)，難以制得致密高鉻磚制品。為此，在生產(chǎn)致密高鉻磚時，需要同時采取引入燒結(jié)助劑和營造低氧分壓的燒成環(huán)境兩種重要技術(shù)措施。針對Cr2O3材料的燒結(jié)助劑研究，已取得了很好的效果這些添加劑主要有 MgO、Al2O3、La2O3、CaO、TiO2 和稀土類氧化物等。但工業(yè)化規(guī)模生產(chǎn)表明，以添加 TiO2 的效果最為顯著，且成本較低。實際生產(chǎn)中采用的氧化鈦原料，有 w( TiO2 ) = 99% 的鈦白粉，也 有 w ( TiO2 ) = 98%的鈦渣。
2.2成型
致密高鉻磚坯體的成型是在冷等靜壓機中進行的。對等靜壓成型所用模具的設計主要考慮兩個因素: 模具包套的尺寸、形狀以及包套材料的選擇。當包套形狀確定后，應根據(jù)壓制原料的特性來確定包套尺寸，即包套的放尺率。采用塑性材料作包套時，可以認為各向尺寸的相對壓縮比是相等的。目前使用的包套材料主要是天然橡膠。將 Cr2O3 造粒料分批裝入包套模具中，將其填滿，并在振動臺上振動，使粉料分布均勻并排除料中的部分氣體。然后用緊錮件將包套扎緊、扎嚴，再將裝有造粒料的包套吊入冷等靜壓機的工作罐內(nèi)，按規(guī)定的成型制度進行壓制。壓制完畢脫模，自然放置或烘干。
2.3裝窯
經(jīng)等靜壓成型后的磚坯，自然放置若干天后，進入溫度可調(diào)的烘房內(nèi)進行干燥，充分干燥后方可進行裝窯若坯體采用燃料窯燒成，則裝窯應采用包裝密封方。窯炕墊砂用小顆粒料鋪平，鋪砂要厚些，以減小坯體與墊砂之間的摩擦力，利于提高成品率。為均衡上下部溫度，裝窯時最好設計成窯炕留有火道，以提高坯體底部溫度，達到上下收縮均勻的目的，防止因坯體上下溫度不均勻而導致坯體開裂。
2.4 燒成
燒成氣氛對生產(chǎn)致密高鉻磚制品至關重要。一般應在還原或中性氣氛中燒成，其主要目的是控制氣氛中的氧分壓但不宜采用強還原氣氛，因為強還原氣氛有可能引起制品主成分 Cr2O3 被 CO 或 C 還原成碳化鉻，從而影響制品性能和成品率。窯內(nèi)氧分壓( pO2 ) 應控制在10 ～ 10－9 Pa之間。氧分壓不宜過低，因為氧分壓低于10－12 MPa 時，Cr3 +將被還原成 Cr2 +或金屬鉻，甚至形成碳化鉻;但氧分壓也不可過高，否則 Cr3 + 將被氧化成 Cr4 +、Cr5 + 或 Cr6 +，其對應氧化物易揮發(fā)，蒸氣壓高，使 Cr2O3 的燒結(jié)機制由體積擴散轉(zhuǎn)變成蒸發(fā)－凝聚傳質(zhì)，宏觀表現(xiàn)為坯體基本不收縮，制品很難燒結(jié)顯氣孔率高( ≥25% ) ，微觀上表現(xiàn)為 Cr2O3 晶粒過于長大，晶間氣孔很大，同時也將嚴重降低制品的高溫強度和抗侵蝕性能。
致密高鉻磚制品主要是為玄武巖纖維池窯內(nèi)襯的耐火材料，具有獨特的抗熔液侵蝕性能，使纖維池窯的壽命從最初的幾個月延長到2年以上。因此，隨著對窯爐更長壽命的要求以及對熔窯高侵蝕部位較小維護量、熱修量的要求，也必將擴大致密 Cr2O3 制品在鈉鈣硅玻璃熔窯上的應用。
