丰满少妇人妻无码专区,一本色道久久综合亚州精品蜜桃,国产真实强被迫伦姧女在线观看,国产乱子伦农村xxxx

產(chǎn)品分類

耐材知識

當(dāng)前位置:首頁 > 耐火磚展示 > 澆注料預(yù)制磚 > 莫來石燒嘴磚

莫來石燒嘴磚

添加時間:2022年3月2日  瀏覽次數(shù):

莫來石燒嘴磚

采用ρ-Al2O3為主要結(jié)合劑 ,以硅微粉為助結(jié)合劑同時加入莫來石礦物可以生產(chǎn)出高溫性能優(yōu)良、熱震穩(wěn)定性好的莫來石燒嘴磚。

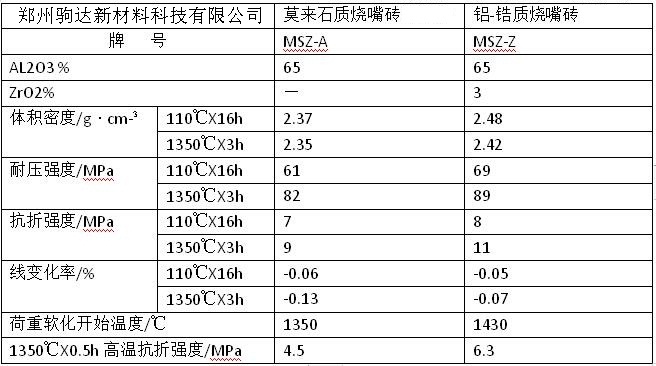

加熱爐、退火爐的正常使用溫度一般12501300 ℃,而燒嘴磚卻要承受14001500 ℃的高溫,燒嘴磚不僅需要足夠的高溫耐火性能及抗熱震性能 ,而且還應(yīng)具備優(yōu)良的抗高溫氣流沖刷與煙塵侵蝕的能力。因此 ,選用耐火性能優(yōu)良的特級礬土熟料、三石礦物等為主要原料 , ρ-Al2O3 微粉、硅微粉為結(jié)合劑 ,同時選擇適宜的能改善澆注料良好施工性能的外加劑開展工作。按骨料粉料 = 6575∶2535 的比例進行配料試驗 ,首先將配合料在攪拌機內(nèi)干混23分鐘 ,然后加入一定量的加有高效減水劑和外加劑的水溶液 ,濕混56分鐘,出料后在振動臺上成型為 40 ×40 ×160mm的條樣。經(jīng)養(yǎng)護脫模后在烘箱中干燥 ,然后測定其 110 ℃×24h1000 ℃×3h1500 ℃×3h的理化性能 ,熱震穩(wěn)定性采用1100 ℃水冷的測定方法,參數(shù)指標(biāo)如下。

莫來石燒嘴磚

藍晶石、硅線石、紅柱石統(tǒng)稱三石礦物化學(xué)式相同為Al2SiO3 ,化學(xué)成分:Al2O362. 93 % ,SiO237. 07 % ,均屬硅酸鹽類 ,但其晶體結(jié)構(gòu)各異。三石礦物在高溫下均不可逆轉(zhuǎn)化為莫來石和SiO2 ,并伴隨有體積效應(yīng) ,因晶體結(jié)構(gòu)不同在高溫下轉(zhuǎn)化為莫來石的溫度、時間、速度及體積效應(yīng)均不同轉(zhuǎn)化為莫來石的過程、形態(tài)、結(jié)晶方向也不同。利用三石礦物這一優(yōu)良的高溫性能來改善澆注料的高溫?zé)缶變化及提高熱震穩(wěn)定性。一般認(rèn)為這是三石礦物的分解和莫來石化后其結(jié)構(gòu)比原來疏松所致。同時三石礦物的加入澆注料的熱震穩(wěn)定性得到明顯改善其原因一是復(fù)相材料由于各礦物線膨脹系數(shù)的差異導(dǎo)致在相的界面上產(chǎn)生微裂紋其微裂紋的增韌機制可提高澆注料的熱震穩(wěn)定性二是硅線石藍晶石的線膨脹系數(shù)較小它在高溫下相變?yōu)槟獊硎玫降男孪嗟木膨脹系數(shù)也小轉(zhuǎn)變前后的晶相都對抗熱震有利。

關(guān)鍵詞:燒嘴磚   莫來石燒嘴磚   預(yù)制燒嘴磚
上一個:陶瓷窯燒嘴磚    下一個:加熱爐燒嘴磚
版權(quán)所有 2013-2028 鄭州駒達新材料科技有限公司 豫ICP備16012381號-1
電話:0371-60288311 傳真:0371-85818311 業(yè)務(wù)咨詢:18537113611
郵箱:zzjdnc@163.com QQ:497985876

豫公網(wǎng)安備 41018302000261號

你好 歡迎訂購我公司耐火材料產(chǎn)品
在線客服
主站蜘蛛池模板: 大兴区| 芦溪县| 修水县| 宁城县| 西丰县| 宕昌县| 金乡县| 白城市| 崇信县| 乌拉特后旗| 安西县| 五家渠市| 望奎县| 长乐市| 宁明县| 莫力| 景宁| 肃宁县| 酒泉市| 嵩明县| 绥中县| 襄樊市| 永春县| 肥乡县| 巴青县| 醴陵市| 浮梁县| 石渠县| 南昌市| 尉犁县| 浠水县| 彭泽县| 始兴县| 资源县| 龙门县| 高碑店市| 堆龙德庆县| 溧水县| 华亭县| 化隆| 定远县|
