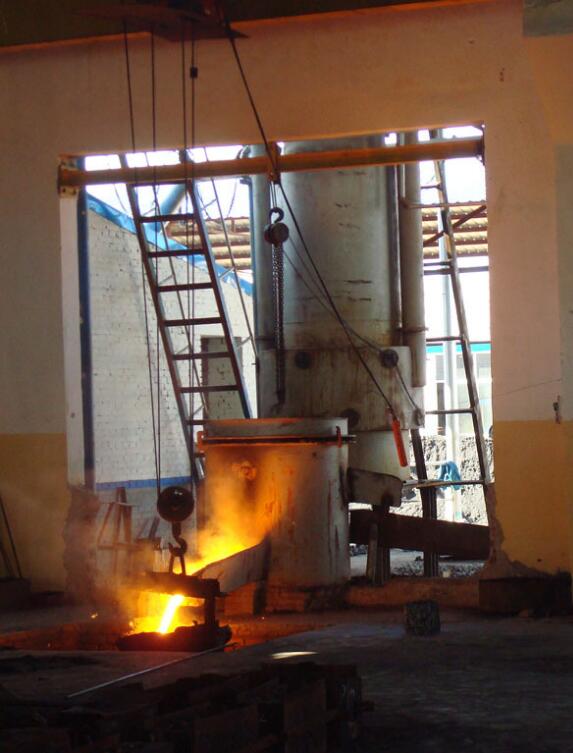

澆包內(nèi)體液的溫度一般在1400~1500℃，澆包內(nèi)襯的基本作用在于隔熱保溫。如果包襯材料具有優(yōu)良的保溫性能，則運(yùn)輸和澆注過程中鐵液的熱量散失小、溫降慢，有利于鑄造廠節(jié)省能源。包襯的工作壽命越長(zhǎng)越好，如果能大幅度提高包襯壽命，則可以降低噸鐵液耐火材料的消耗量、降低噸鑄件的熱能消耗、降低包襯廢棄材料對(duì)環(huán)境的污染、減少澆包備品數(shù)量，提高鑄造廠的經(jīng)濟(jì)效益。包襯材料不僅應(yīng)該具有保溫性好、壽命長(zhǎng)的優(yōu)點(diǎn)，而且應(yīng)該價(jià)格便宜。
澆包筑襯前應(yīng)檢查澆包的傳動(dòng)機(jī)構(gòu)，確認(rèn)傳動(dòng)機(jī)構(gòu)完好，確認(rèn)包殼上設(shè)置有排氣孔：清理澆包內(nèi)部的殘鐵、殘?jiān)八蓜?dòng)的包襯材料。澆包筑襯的施工步驟、方法和要求與沖天爐基本相同。
鐵液容量小于15Kg的手端包內(nèi)襯一般用軟泥料修筑，表面涂刷石墨粉涂料：鐵液容量小于50Kg的抬包與2000Kg以下的小型澆包一般用硬質(zhì)泥料修筑底層，然后用軟泥料修筑面層，表面涂刷石墨粉涂料，容量2000Kg以上的澆包一般用耐火磚修筑底層，用軟泥料修筑面層，表面涂刷石墨粉涂料。修筑泥料和涂料可以參考下表1中的配比自行配制，有關(guān)配方中的水分含量遵照硬泥水分少、軟泥水分多的原則由配制者靈活掌握。在保證泥料、涂料施工性能的前提下盡量降低水分含量。下表1中含有輕質(zhì)耐火磚粉，有較好的隔熱保溫性。
澆包筑襯必須按照澆包筑襯圖進(jìn)行，保證澆包的筑襯厚度。清理包口、包咀黏附的殘鐵時(shí)非常容易引起包襯損壞，因此包口、包咀面層除了選用焦炭粉含量高的軟泥料修筑外，還需要注意該部分的修筑質(zhì)量，保證表面牢固、光滑，表面多涂刷幾次石墨粉涂料。
澆包內(nèi)襯的反復(fù)清理、修筑、烘烤不僅減少了澆包的澆注工作時(shí)間、消耗大量勞動(dòng)力和熱能，而且增加了澆包備品的數(shù)量，因此提高包襯壽命有利提高鑄造廠的經(jīng)濟(jì)效益。
